Was gehört zur Schaltschrank Beschriftung?

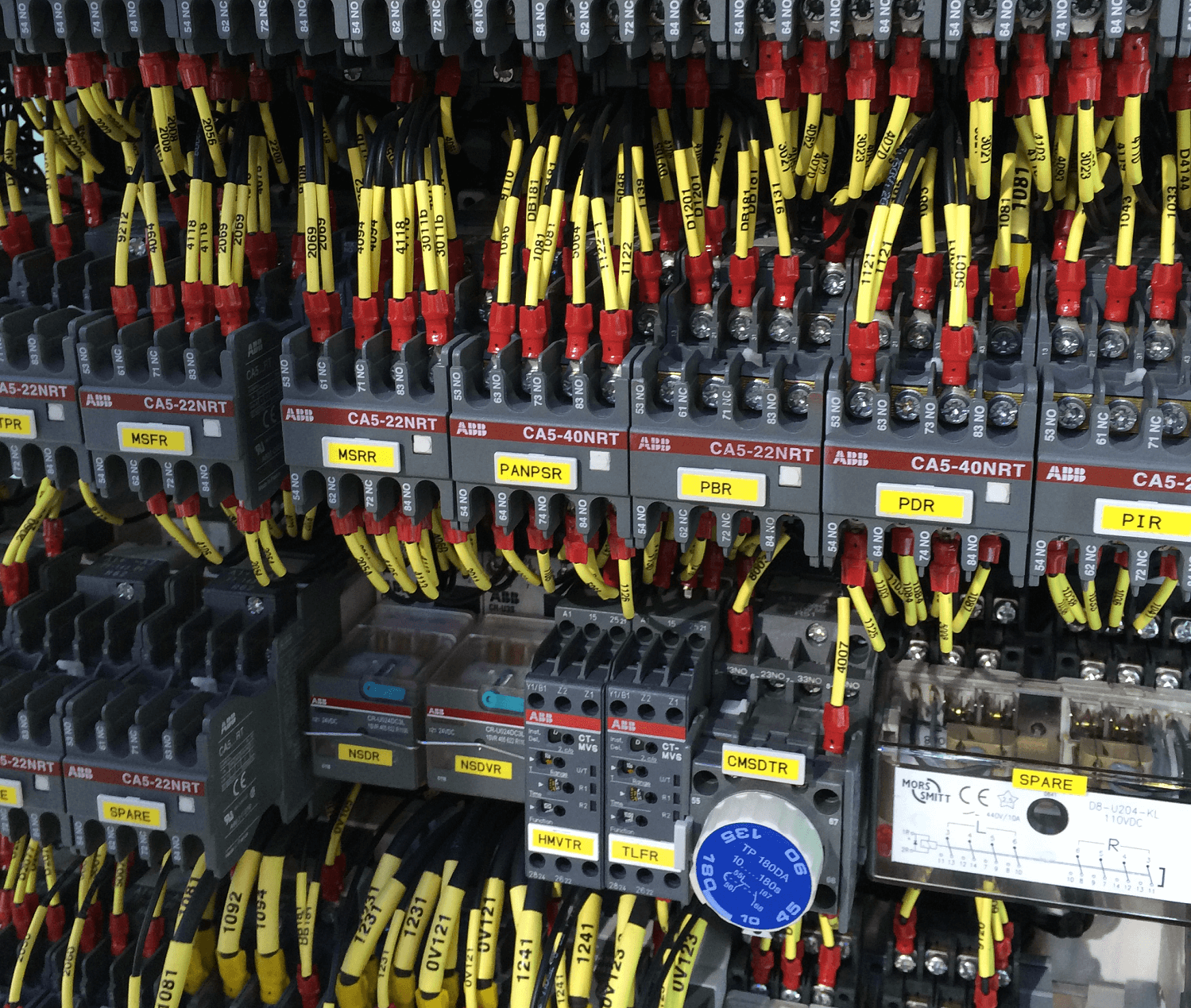

Eine eindeutige Schaltschrankbeschriftung erleichtert die Montage, Inbetriebnahme, Wartung und Fehlersuche. Sie sorgt dafür, dass elektrische Betriebsmittel und zugehörige Leitungen schnell identifiziert und eindeutig den Angaben in Schaltplänen und technischen Unterlagen zugeordnet werden können.
Zur Schaltschrankbeschriftung gehören daher mehrere Kennzeichnungsbereiche. Dazu zählen insbesondere Betriebsmittel wie Schütze, Relais, Sicherungen oder Steuerungskomponenten, aber auch Klemmen, Einzeladern, Kabel und Leitungen. Zusätzlich können Warn- und Sicherheitshinweise sowie Typen- und Leistungsschilder erforderlich sein.
Welche Kennzeichnungslösung eingesetzt wird, hängt vom jeweiligen Anwendungsbereich ab. Entscheidend sind unter anderem die verfügbare Beschriftungsfläche, die Art der Befestigung und die Umgebungsbedingungen. In industriellen Anwendungen sollte die Kennzeichnung dauerhaft lesbar und gegenüber typischen Belastungen wie Abrieb, Feuchtigkeit, Temperatur oder Chemikalien ausreichend beständig sein.
Eine besonders wichtige Rolle spielt dabei die Betriebsmittelkennzeichnung. Sie ermöglicht eine systematische Bezeichnung elektrischer Komponenten und schafft die Verbindung zwischen dem realen Betriebsmittel im Schaltschrank und der technischen Dokumentation.
| Schaltschrank Bereich | Kennzeichnungslösung |
|---|---|
| Betriebsmittel wie Schütze, Relais oder Schutzgeräte | ➡️ Texit Geräteschilder & Etiketten |
| Einzeladern | ➡️ Texit Aderkennzeichnung |
| Kabel und Leitungen | ➡️ Texit Kabelbeschriftung |
| Klemmen und Klemmenleisten | ➡️ Texit Klemmenkennzeichnung |
| Gefahrenstellen | ➡️ Texit Warn- & Sicherheitsschilder |
| Schaltschrank & Anlage | ➡️ Texit Typenschilder |
Eine besonders wichtige Rolle spielt dabei die Betriebsmittelkennzeichnung. Sie ermöglicht eine systematische Bezeichnung elektrischer Komponenten und schafft die Verbindung zwischen dem realen Betriebsmittel im Schaltschrank und der technischen Dokumentation.
Betriebsmittelkennzeichnung im Schaltschrank
Die Betriebsmittelkennzeichnung ermöglicht es, elektrische Komponenten im Schaltschrank eindeutig zu identifizieren und den Angaben in Schaltplänen und anderen technischen Unterlagen zuzuordnen. Das erleichtert Montage, Inbetriebnahme, Wartung und Fehlersuche.
Eine wichtige Grundlage für die systematische Referenzkennzeichnung ist die Normenreihe DIN EN IEC 81346. Teil 1 beschreibt allgemeine Strukturierungsprinzipien und Regeln zur Bildung von Referenzkennzeichen. Teil 2 enthält unter anderem die Klassifizierung von Objekten und zugehörige Kennbuchstaben.
Wie ist ein Referenzkennzeichen aufgebaut?
Technische Objekte können aus unterschiedlichen Aspekten betrachtet und gekennzeichnet werden:
| Kennzeichen | Aspekt | Bedeutung |
|---|---|---|
| = | Funktion | Welche Funktion erfüllt das Objekt? |
| - | Produkt | Um welches technische Objekt handelt es sich? |
| + | Ort | Wo befindet sich das Objekt? |
Je nach Anlage und Dokumentationssystem können diese Aspekte einzeln oder kombiniert verwendet werden.
Beispiele für die Kennzeichnung im Schaltschrank
| Betriebsmittel / Bereich | Beispiel | Geeignete Kennzeichnung |
|---|---|---|
| Kabel | W1 bzw. projektspezifische Kabel-Nr. | Kabelkennzeichnung |
| Klemmen | X1 | Klemmenkennzeichnung |
| Schalt- und Schutzgeräte | -Q1 | Gerätekennzeichnung |
| Relais | -K1 | Industrieetiketten |
| Motoren | -M1 | Geräteschilder |
Hinweis: Die Kennbuchstaben nach DIN EN IEC 81346-2 richten sich nach der Funktion des Objekts und nicht allein nach seiner Produktbezeichnung. Die gezeigten Beispiele dienen daher nur der Orientierung und können je nach Anlagenstruktur und Funktion abweichen.
Was muss im Schaltschrank beschriftet werden?
Welche Komponenten gekennzeichnet werden müssen, hängt von der jeweiligen Anlage, ihrer Dokumentation und den anzuwendenden Anforderungen ab. Grundsätzlich sollte die Kennzeichnung eine eindeutige Identifikation und Zuordnung der relevanten Komponenten ermöglichen.
Typische Bereiche der Schaltschrankbeschriftung sind:
- Betriebsmittel: beispielsweise Schütze, Relais, Schutzgeräte und Steuerungskomponenten
- Klemmen und Klemmenleisten: zur eindeutigen Zuordnung von Anschlüssen
- Adern: zur schnellen Identifikation einzelner Leiter
- Kabel und Leitungen: zur eindeutigen Zuordnung von Verbindungen
- Bedien- und Anzeigeelemente: beispielsweise Taster, Schalter und Meldeleuchten
- Warn- und Sicherheitshinweise: zur Kennzeichnung von Gefahren und sicherheitsrelevanten Bereichen
- Typen- und Leistungsschilder: zur Identifikation von Schaltschrank, Maschine oder Anlage
Für die verschiedenen Anwendungen stehen unterschiedliche Kennzeichnungslösungen zur Verfügung. Entscheidend sind neben einer guten Lesbarkeit vor allem eine sichere Zuordnung sowie eine für die jeweiligen Umgebungsbedingungen geeignete Beständigkeit.

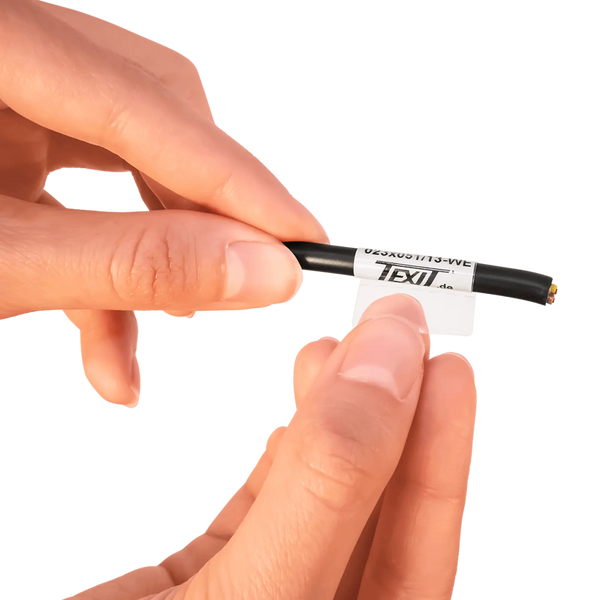

Kabelbeschriftung Schaltschrank

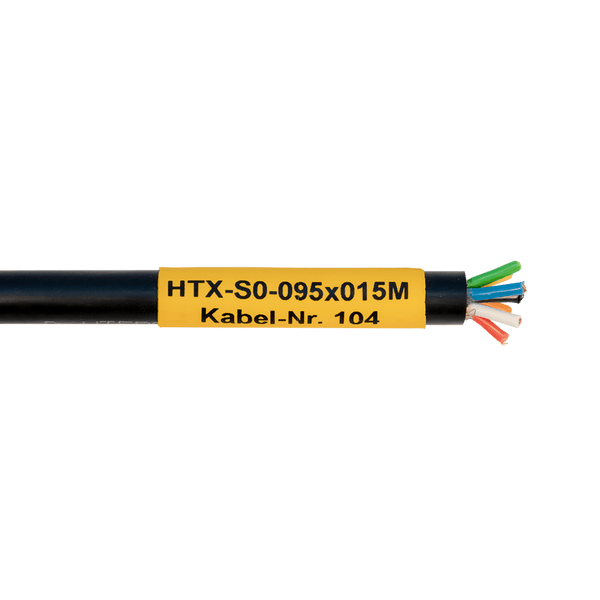

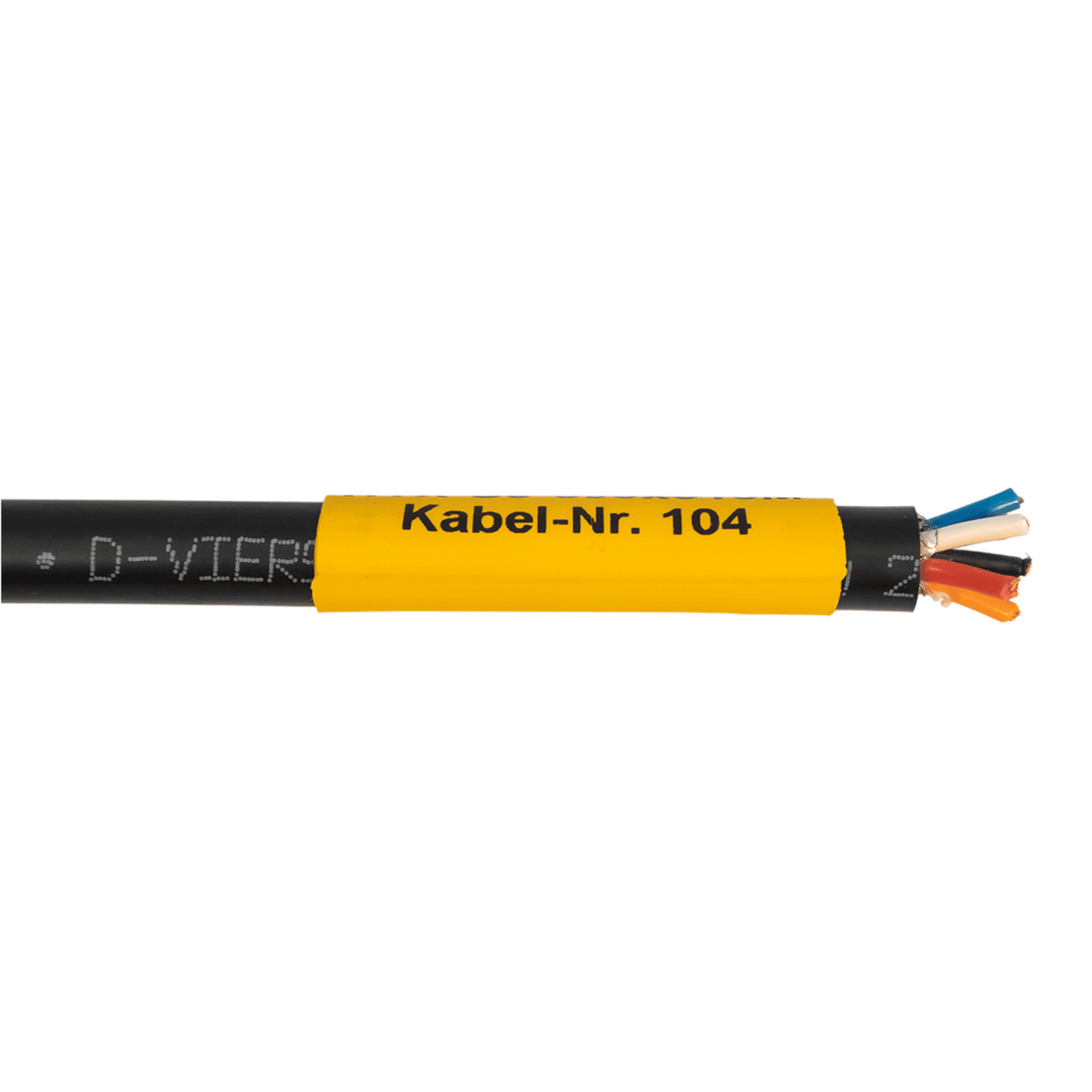

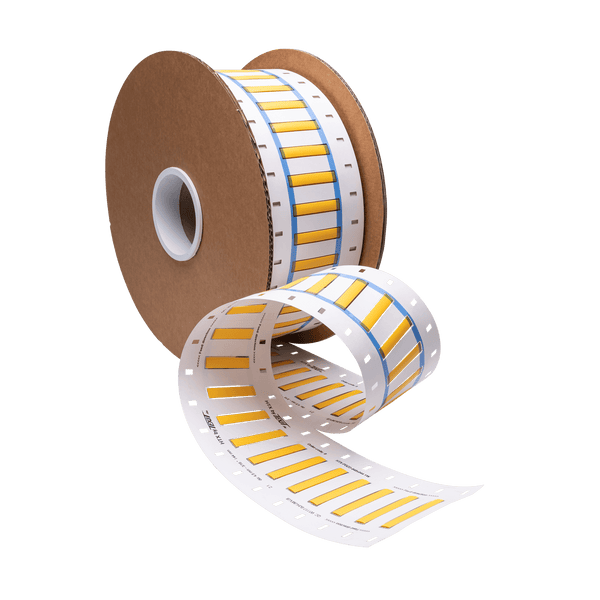

Im Schaltschrankbau kommen Kennzeichnungstüllen, sogenannte Schrumpfschlauchmarkierer sehr häufig zum Einsatz. Sie sind insbesondere für die Schaltschrank Beschriftung von Leitungen und Elektrokabeln bestens geeignet. Dank der hochwertigen Polyolefine halten diese Markierer in Schaltschränken auch starke Belastungen problemlos aus und erfüllen alle gängigen Normen und Anforderungen der Schaltschrankbauer.

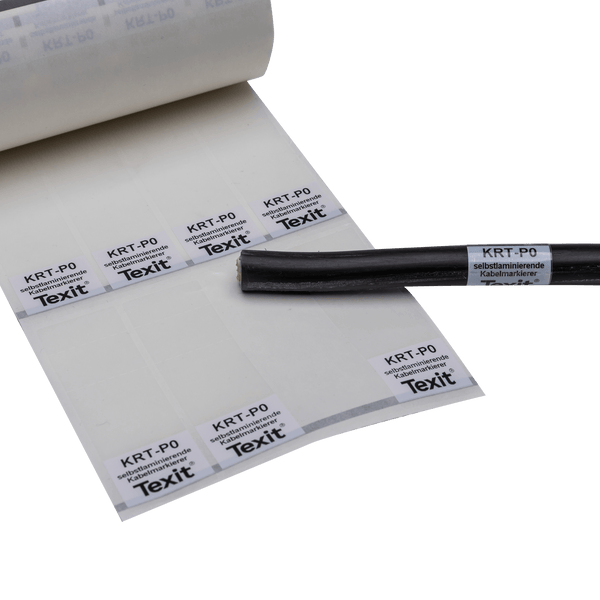

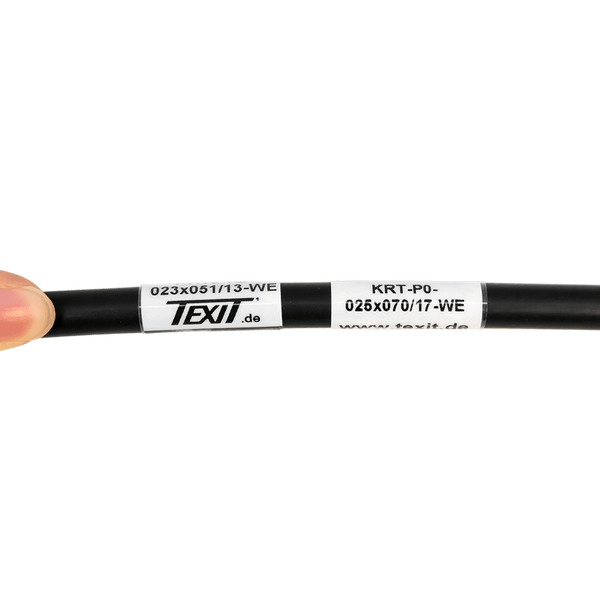

Für die Kabelbeschriftung mit Kennbuchstaben empfehle ich meinen Kunden die Verwendung von Schrumpfschlauchmarkierern und Kabeletiketten.
Diese Markierer sind perfekt geeignet für die Verwendung in Schaltschränken, da sie nicht nur sehr robust sind, sondern auch äußerst platzsparend und flexibel.
Betriebsmittelkennzeichnung Schaltschrank

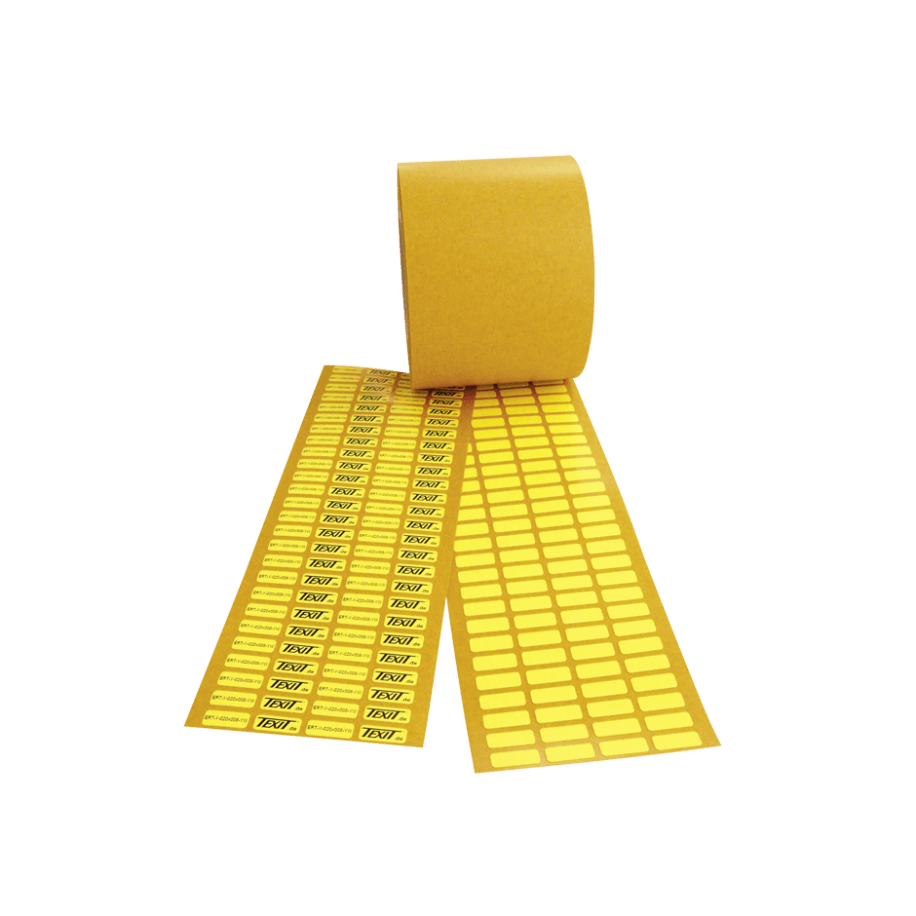

Für die Kennzeichnung von Betriebsmittel wie Schütze, Relais oder Schutzgeräte eignen sich widerstandsfähige und robuste Industrieetiketten und Gerätemarkierer.
Adern und Klemmen im Schaltschrank kennzeichnen

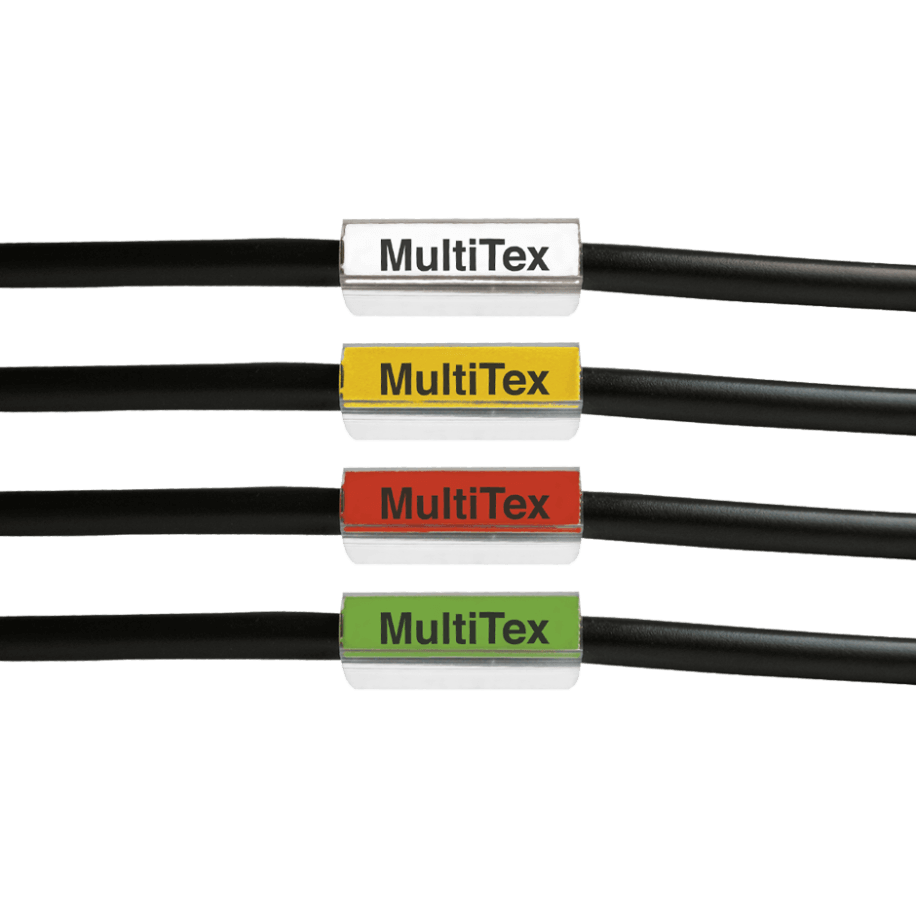

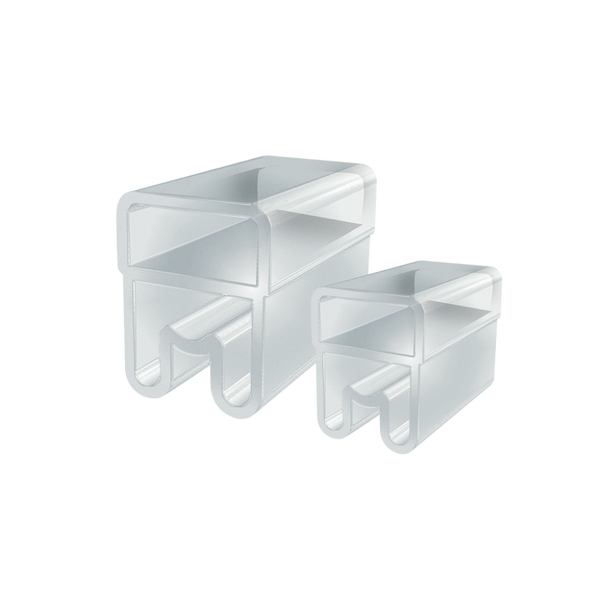

Die Kabelmarkierung zum Aufschieben leistet einen wichtigen Beitrag zur Sicherheit im Schaltschrankbau und bei der späteren Steuerung. Die flexible Anwendung und die einfache Handhabung der ART Adermarkierer tragen zusammen mit der dauerhaften Lesbarkeit zur Erfüllung der Norm und Richtlinie zur Beschriftung im Schaltschrank bei.
Schaltschrankbeschriftung Sicherheit

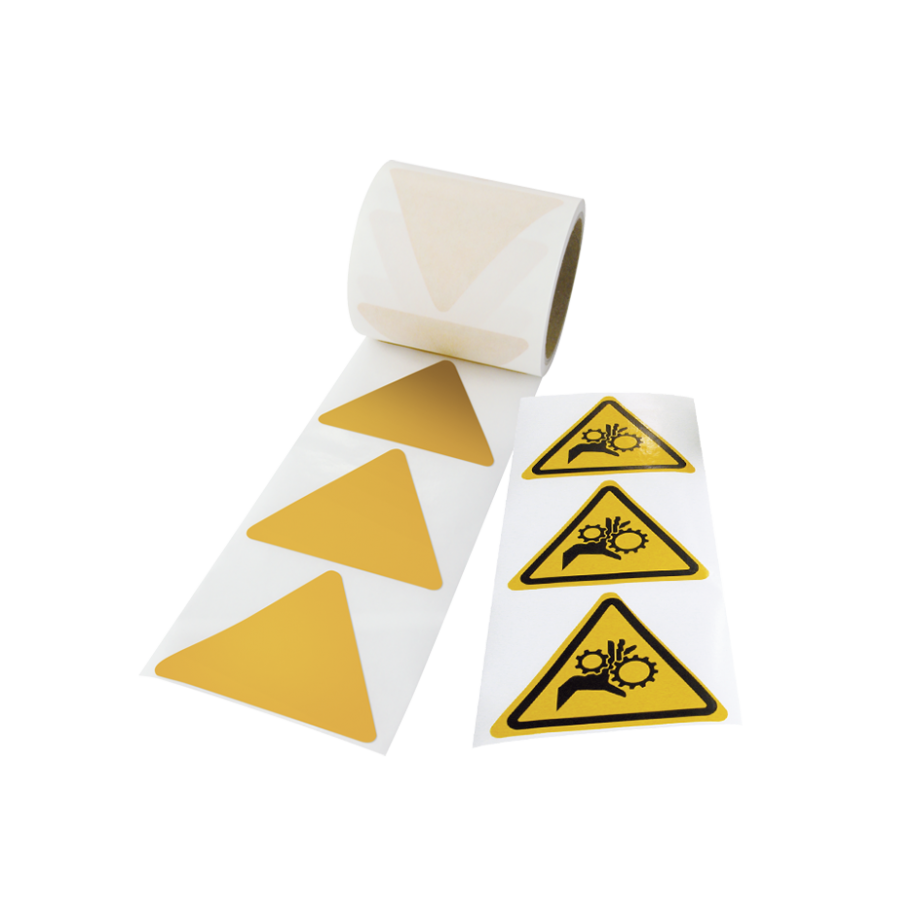

Warn- und Sicherheitsschilder kennzeichnen Gefahrenstellen und sicherheitsrelevante Bereiche an Schaltschränken, Maschinen und Anlagen. Je nach Anwendung müssen sie gut sichtbar, eindeutig verständlich und gegenüber den jeweiligen Umgebungsbedingungen ausreichend beständig sein.
Typenschild Schaltschrank
Typenschild Etiketten für den Schaltschrank
Ein Typenschild am Schaltschrank sorgt für eine eindeutige und dauerhafte Kennzeichnung der Anlage. Wichtige Angaben wie Hersteller, Typenbezeichnung, Kennnummer, Baujahr oder weitere technische Informationen lassen sich auf unseren robusten Typenschild-Etiketten übersichtlich darstellen.
So bleiben Schaltschränke auch im laufenden Betrieb zuverlässig identifizierbar – professionell beschriftet und passend für den Einsatz in Industrie und Anlagenbau.
Schaltschrankbeschriftung FAQ
Was bedeutet BMK im Schaltschrank?
Was bedeutet BMK im Schaltschrank?
BMK steht für Betriebsmittelkennzeichen. Es kennzeichnet elektrische Komponenten eindeutig und stellt die Verbindung zwischen dem realen Betriebsmittel im Schaltschrank und der technischen Dokumentation her. Im Kontext der DIN EN IEC 81346 wird hierfür heute häufig der Begriff Referenzkennzeichen verwendet.
Welche Beschriftung eignet sich für Betriebsmittel?
Welche Beschriftung eignet sich für Betriebsmittel?
Für Betriebsmittel eignen sich beispielsweise Geräteschilder, Etiketten oder Kennzeichnungsträger. Die Auswahl hängt von Bauteil, Platzangebot, Befestigung und Umgebungsbedingungen ab.
Wie werden Kabel und Adern im Schaltschrank beschriftet?
Wie werden Kabel und Adern im Schaltschrank beschriftet?
Je nach Anwendung kommen Kabelmarkierer, Etiketten, Kennzeichnungstüllen oder andere geeignete Markierungslösungen zum Einsatz. Wichtig sind eine eindeutige Zuordnung und dauerhafte Lesbarkeit.
Was bedeuten =, - und + bei Betriebsmittelkennzeichen?
Was bedeuten =, - und + bei Betriebsmittelkennzeichen?
= kennzeichnet den Funktionsaspekt, - den Produktaspekt und + den Ortsaspekt eines technischen Objekts.
Wie ist ein Betriebsmittelkennzeichen aufgebaut?
Wie ist ein Betriebsmittelkennzeichen aufgebaut?
Ein Betriebsmittelkennzeichen kann aus verschiedenen Aspekten bestehen. Typisch sind der Funktionsaspekt =, der Produktaspekt - und der Ortsaspekt +.
Welche Norm gilt für die Betriebsmittelkennzeichnung im Schaltschrank?
Welche Norm gilt für die Betriebsmittelkennzeichnung im Schaltschrank?
Für die systematische Referenzkennzeichnung ist insbesondere die Normenreihe DIN EN IEC 81346 relevant. Sie beschreibt Regeln zur Strukturierung technischer Systeme und zur Bildung eindeutiger Referenzkennzeichen.
Was versteht man unter Betriebsmittelkennzeichnung?
Was versteht man unter Betriebsmittelkennzeichnung?
Die Betriebsmittelkennzeichnung dient dazu, elektrische Komponenten eindeutig zu identifizieren und mit Schaltplänen sowie technischen Unterlagen zu verknüpfen.
Was gehört zur Schaltschrankbeschriftung?
Was gehört zur Schaltschrankbeschriftung?
Für die Schaltschrankbeschriftung eignen sich Klemmen, Beschriftungsstreifen, Schilder aus Kunststoff und Etiketten. Besonders wichtig ist bei den Produkten auf das Material, die Montage Art und die Beständigkeit zu achten (inkl. Druckverfahren Laser vs. Thermotransfer). So sollte der Artikel für eine einfache Montage leicht von der Rolle zu nehmen sein und in größeren Mengen vorhanden sein. Zudem sollte das Material am Einsatzort beständig gegenüber Chemikalien, Lösemittel und UV-Strahlen Energie sein. Je nach Artikel und Größe kann die Kennzeichnung mit Name, Image, Logo, Text oder andern Erweiterungen bedruckt werden. Schilder bieten sich hier zum Beispiel eher an als Klemmen, da sie mehr Platz für den Druck bieten. Im Schaltplan sollte die genaue Lage der einzelnen Bauelemente, sowie Informationen zu den Schaltzeichen zu finden sein.
Wie funktioniert der Transfer von Daten bei der Schaltschrankbeschriftung?
Wie funktioniert der Transfer von Daten bei der Schaltschrankbeschriftung?

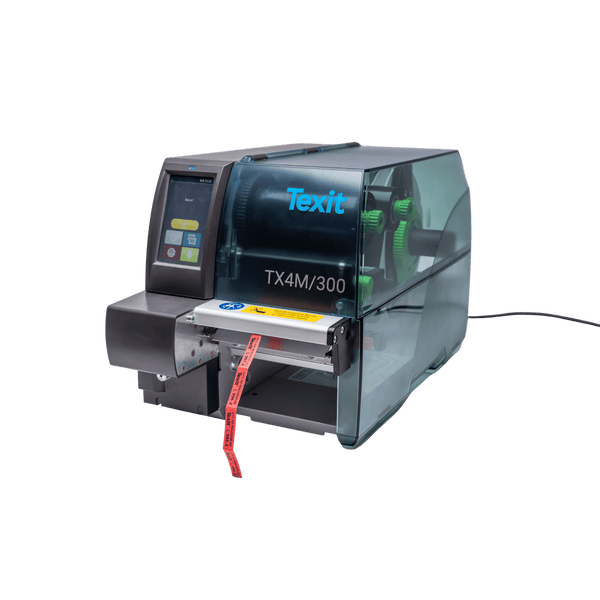

Bei unseren Texit Artikeln funktioniert der Datentransfer einfach über eine der vielen Schnittstellen unserer Thermotransferdrucker. Egal ob Excel Datei oder Access Tabelle, egal ob Image, Logo, Text oder ein anderes Element. Alle Daten können einfach vom Träger in die Texit Designer Etikettensoftware übertragen werden und dort per drag and drop beliebig auf den Schildern bzw. Beschriftungsstreifen angeordnet werden. Dies zählt zu den großen Vorteilen der Texit Thermotransferdrucker-Drucksystemen.
