Kabel markieren und kennzeichnen erleichtert Montage, Wartung und Fehlersuche. Je nach Anwendung kommen bei der Beschriftung von Kabeln dafür Kabeletiketten, Schrumpfschlauchmarkierer, Kabelschilder oder andere Kabelkennzeichner zum Einsatz. Welche Kabelkennzeichnung geeignet ist, hängt unter anderem vom Kabeldurchmesser, dem Montagezustand und den Umgebungsbedingungen ab.
In industriellen Anwendungen sollten Kabelmarkierungen dauerhaft lesbar und gegenüber typischen Belastungen wie Abrieb, Feuchtigkeit, Temperatur oder Chemikalien ausreichend beständig sein. Mit der passenden Kennzeichnung lassen sich Kabel, Leitungen und Adern zuverlässig identifizieren und der technischen Dokumentation zuordnen.
Kabel dauerhaft kennzeichnen

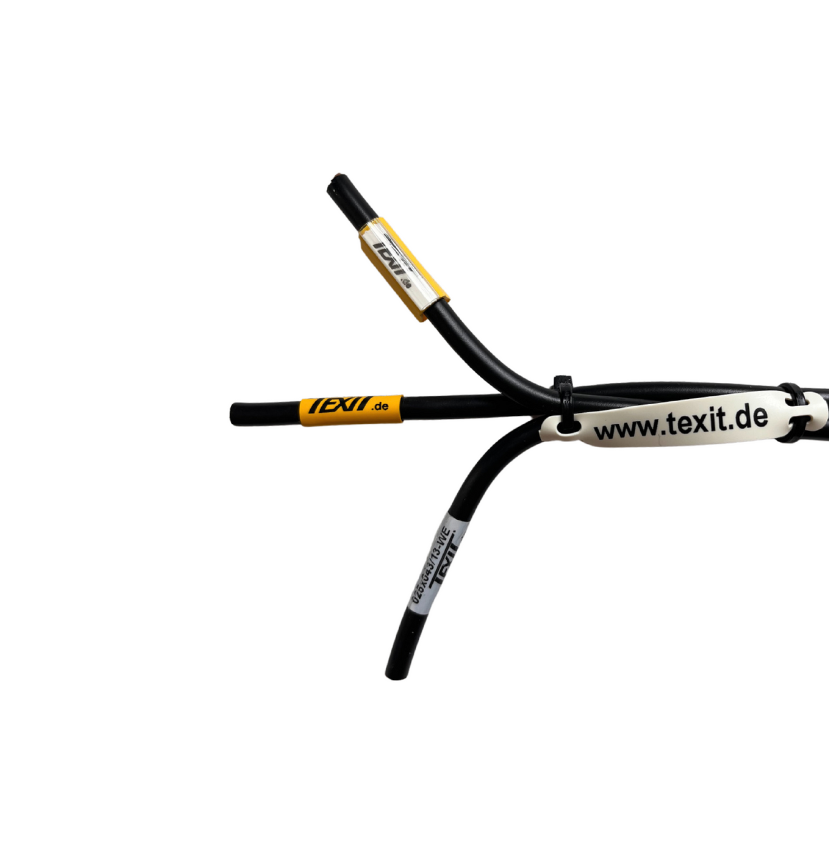

Kabel markieren Möglichkeiten
Für die dauerhafte Kabelkennzeichnung haben sich unterschiedliche Lösungen bewährt. Welche Methode beziehungsweise welcher Kabelkennzeichner am besten geeignet ist, hängt insbesondere davon ab, ob das Kabel bereits montiert ist, wie viel Beschriftungsfläche benötigt wird und welchen Belastungen die Kennzeichnung ausgesetzt ist.
| Methode | Geeignet für | Nach Kabel-Montage möglich? | Vorteile |
|---|---|---|---|
| Kabeletiketten | Kabel und Leitungen | Ja | Flexibel & schnell ohne Hilfsmittel verwendbar |
| Beschriftbare Schrumfpschläuche | stark beanspruchte Kabel | Nein | Sehr robuste & widerstandsfähige Kennzeichnung + extra Kabelschutz |
| Kabelschilder | Kabel, Leitungen und Kabelbündel | Ja | Große Beschriftungsfläche, die nicht durch Kabeldurchmesser limitiert wird, auch als Kabelschilder ohne Kabelbinder erhältlich |
| Adermarkierer & Kabelclips | Einzeladern, Drähte und dünne Leiter | Produktabhängig | Für besonders kleine Durchmesser geeignet |
Falls Sie sich neben der Kabelkennzeichnung auch für die Bedeutung von Kabelbezeichnungen interessieren, haben wir auch hierfür einen passenden Ratgeber für Sie. In diesem Ratgeber werden Kabelbezeichnungen erklärt mit anschaulichen Beispielen und Tabellen.

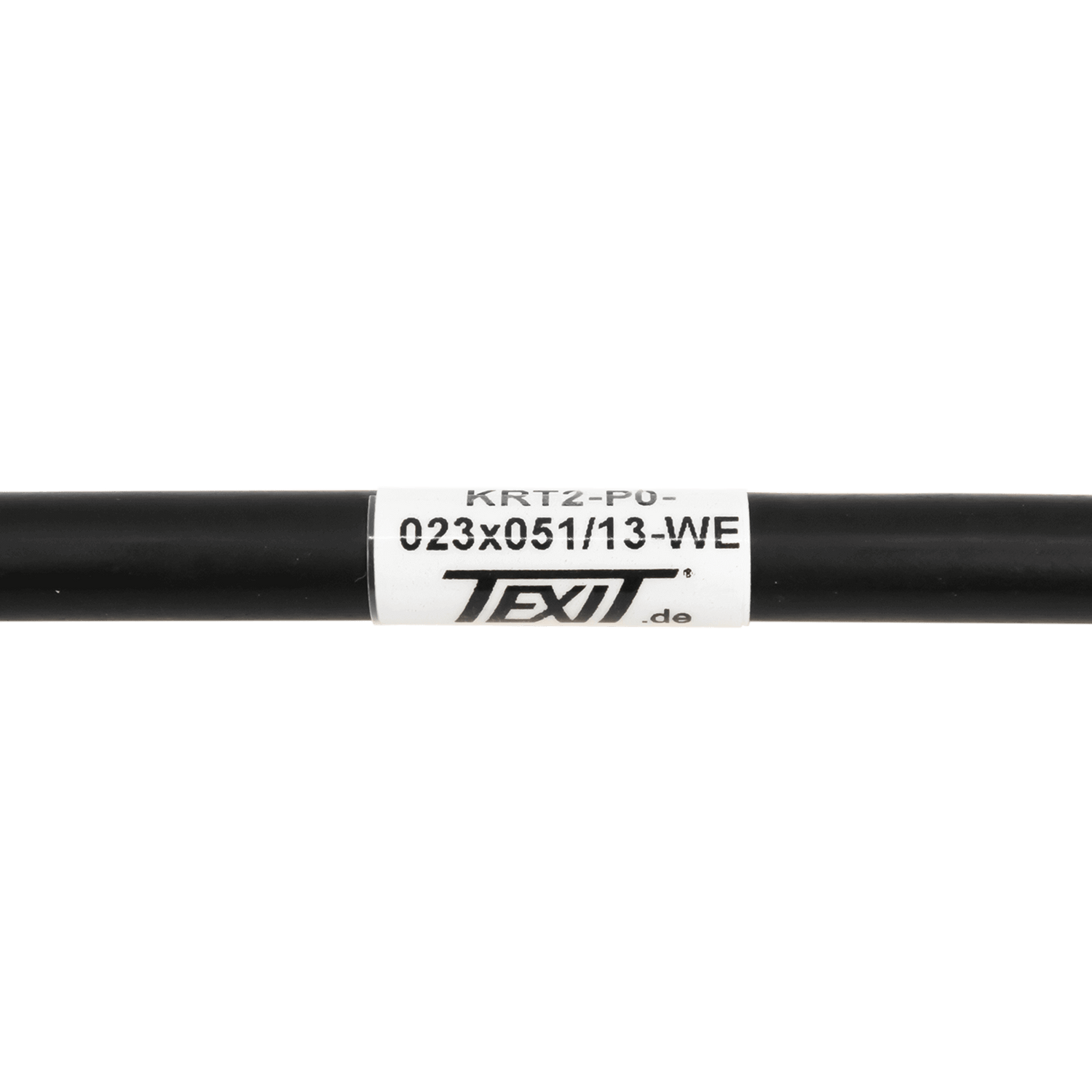

Kabel markieren mit Kabeletiketten
Kabeletiketten sind hervorragend geeignet um Kabel zu markieren. Sie sind aus hochwertigen Kunststoffen hergestellt und lassen sich, je nach Artikel, mit einem Thermotransferdrucker oder Laserdrucker bedrucken oder manuell per Hand markieren. Diese Kabelmarkierer können auch bei bereits montierten Kabeln angebracht werden und sind eine schnelle und kostengünstige Lösung für Kabelmarkierungen.
Einige Etiketten besitzen auch ein Schutzlaminat, welches die Beschriftung schützt. Der Nachteil der Kabeletiketten ist, dass der Platz für die Markierung vom Kabeldurchmesser abhängt.

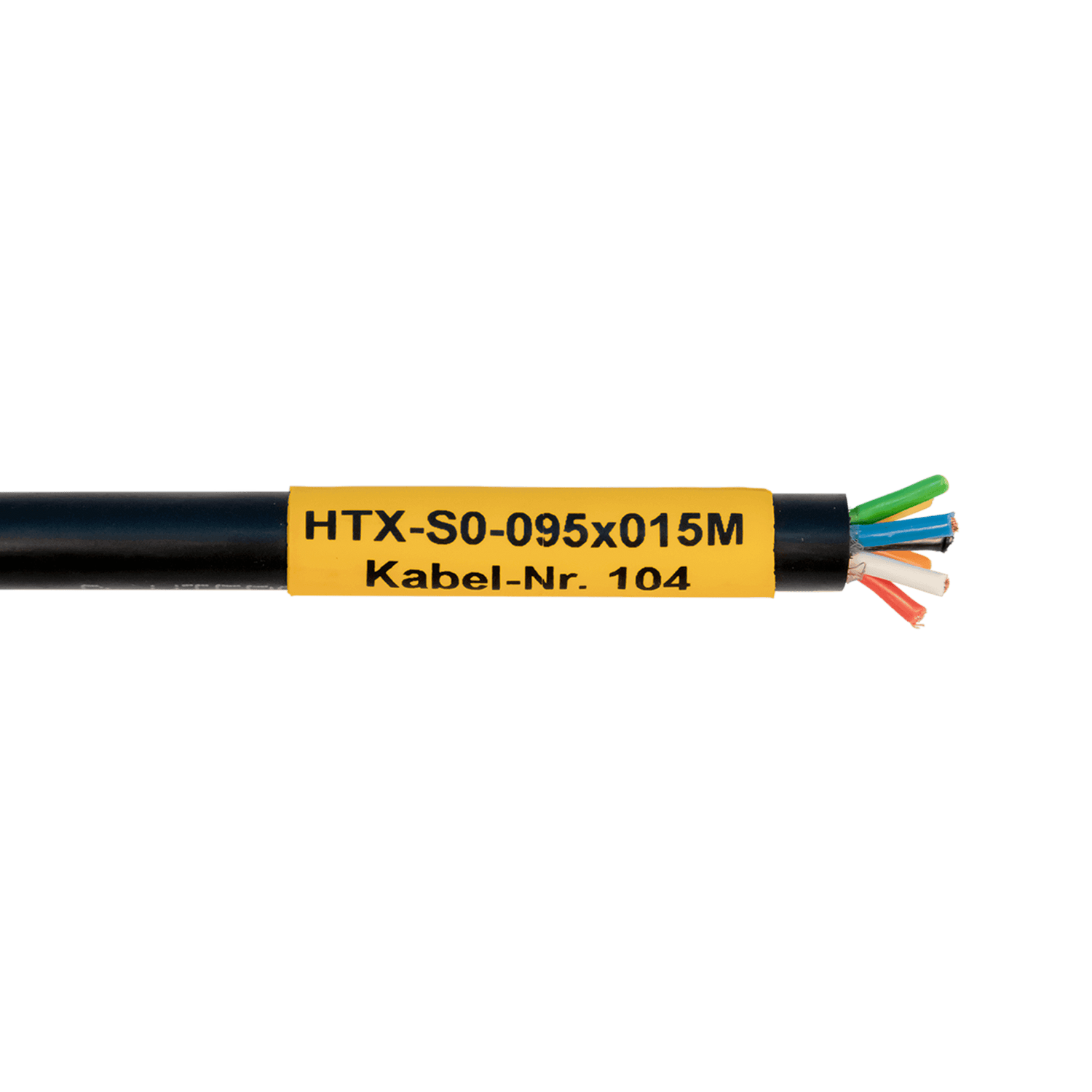

Kabel kennzeichnen mit Schrumpfschlauch
Das Kabel Markieren mit Schrumpfschläuchen ist eine sehr weit verbreitete Methode der Kabelkennzeichnung in der Industrie. Hierfür benötigt man spezielle Schrumpfschlauchmarkierer, die sich mit einem Thermotransferdrucker bedrucken lassen. Als Hersteller von Schrumpfschlauchmarkierern profitieren Sie bei Texit von höchster Produktqualität und Expertise in der Herstellung.
Schrumpfschläuche eignen sich besonders dann zum Kabel Markieren, wenn die Kabel hohen Belastungen ausgesetzt sind. Bedenken Sie jedoch, dass Schrumpfschlauchmarkierer nur vor der Montage der Kabel angebracht werden können.

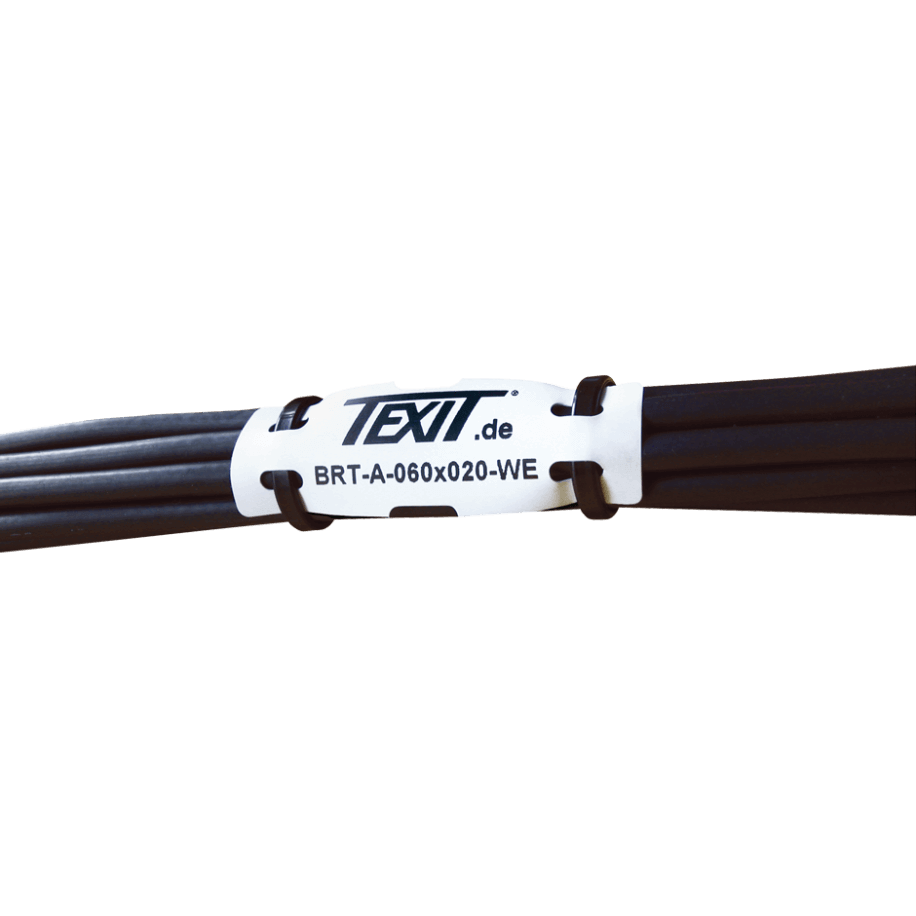

Kabel markieren mit Kabelkennzeichner
Kabel markieren mit Hilfe von Kabelschildern und Kabelbindern zählt auch zu der am häufigsten genutzten Möglichkeit der Kabelbeschriftung. Diese Kabelkennzeichner sind aus Kunststoffen (oder für extreme Anforderungen aus Edelstahl) hergestellt und in unterschiedlichen Größen erhältlich.
Die Schilder können, je nach Produkt, mit einem Thermotransferdrucker bedruckt oder per Hand beschriftet werden. Anschließend werden sie mit Hilfe von Kabelbindern an den Kabeln montiert. Diese Methode erlaubt es deshalb auch bereits montierte Kabel und Leitungen zu markieren. Zudem wird das Schriftfeld hier nicht zwangsläufig durch den Kabeldurchmesser begrenzt.
Adern und dünne Leitungen markieren
Um Einzeladern und Drähte zu markieren benötigen Sie besonders kleine Kabelmarker. Diese Art der Kabelbeschriftung wird meistens durch Kabelmarkierer zum Aufschieben oder Auffädeln gelöst. Diese Markierer haben einen kleinen Durchmesser und werden z.B. häufig in Schaltschränken eingesetzt.
Ein anderer Artikel aus diesem Bereich sind Kabelclips. Diese können auch auf dünne Kabel und Drähte aufgeclipst werden. Die meisten Produkte zur Ader Beschriftung lassen sich auch nach der Montage noch verwenden. Sie sind einfach in der Anwendung und Verwendung zum Markieren von Kabeln.
Welcher Kabelkennzeichner eignet sich für welchen Einsatz?
| Anwendungsfall | Geeigneter Kabelkennzeichner |
|---|---|
| Bereits montierte Kabel | Kabeletiketten und Kabelschilder |
| Kabel die starker mechanischer Belastung ausgesetzt sind | Schrumpfschlauchmarkierer und Kabelschilder aus Edelstahl |
| Einzeladern und dünne Leitungen z.B. im Schaltschrank | Aderkennzeichnung |
| Größere Beschriftungsfläche erforderlich | Kabelschilder |
| Schnelle, nachträgliche Kabelkennzeichnung | Kabeletiketten |
Kabel farbig markieren
In vielen Bereichen der Industrie ist nicht nur die Art der Kabelkonfektionierung, sondern auch bestimmte farbliche Kabelkennzeichnungen vorgeschrieben. Der Einsatz farbiger Markierungen beugt Verwechslungen der Kabel vor und trägt damit zur Sicherheit bei Wartungsarbeiten bei. Die häufigsten Farben für die Kabelbeschriftung im industriellen Bereich sind Weiß und Gelb, auch die Farbe Silber wird häufig zum Kabel Markieren eingesetzt. Etiketten werden häufig auch in blau, rot oder gelb verwendet bzw. mit Schutzfolie in transparent.
Dank der Farben können Techniker in der Elektrotechnik Anschlüsse schneller finden und die gesamte Installation schneller überblicken (erhöht Sichtbarkeit und Überblick im System). Auch für die Schaltschrank Beschriftung können farbige Kabelkennzeichner hilfreich sein.
Als Hersteller von Kabelmarkierung können wir Ihnen, je nach Bedarf, auch anders farbige Kabelmarker liefern. Sie können für alle unsere Artikel die gewünschte Farbe angeben, auch wenn wir diese nicht in unserem Standard Produktsortiment führen. Unsere Experten erstellen Ihnen gerne ein Angebot für farbige Kabelmarker. Diese werden dann in unserer Produktion speziell für Sie hergestellt. Gerade bei der Einzeladerkennzeichnung oder im Schaltschrankbau spielt die Farbe eine bedeutende Rolle. Mehr Informationen zu unseren Sonderanfertigungen finden Sie auf unserer Service Seite.
Sie können in unserem Online Shop bei den verschiedenen Kategorien mithilfe einer Vielzahl an Filter passende Produkte auswählen (Material (Polyester- PVC- Vinyl-, Folie, Gewebe oder Clips), Eigenschaften, Marke, Selbstbeschriften oder bedruckte Marker) und in den Warenkorb legen.
Beratung zur Kabelkennzeichnung
Da das Thema Kabel Kennzeichnen sehr individuell ist und je nach Bedarf auch ein passendes Drucksystem zusammengestellt werden muss, beraten wir Sie gerne individuell und kostenfrei. Unsere geschulten Experten im Bereich Kabelkennzeichnung verfügen über viel Erfahrung und helfen Ihnen bei Ihrem Problem weiter und stellen Ihnen eine passende Auswahl an Kabelbeschriftungen und Kabelmarkierern inkl. Etikettendrucker zusammen. Von unserem Service profitieren nicht nur bestehende Partner, sondern auch Sie als Interessent. Sie können von nahezu allen Produkten aus unserem Sortiment unverbindlich und kostenfrei Muster Artikel bei Ihnen vor Ort testen. Überzeugen Sie sich selbst von der Texit Qualität der Kabelkennzeichnung.
Für alle Fragen und auch für Termine bei Ihnen vor Ort steht Ihnen unser Expertenteam gerne zur Seite. Nehmen Sie schnell und einfach Kontakt mit uns auf (per E-Mail, Telefon oder über unser Kontaktformular) - wir machen Ihre Beschriftung einfach!
Über den Autor
Lernen Sie den Autor Steffen Rother kennen:
Mich hat die Elektronik schon von klein auf fasziniert. Praktische Erfahrung habe ich im Jugendalter als Radio- & Fernsehtechniker gesammelt und bin dann im Wirtschaftsingenieurstudium zum ersten Mal mit dem Maschinenbau in Berührung gekommen.
Mich fasziniert die Komplexität und Vielfalt in der Industrie sehr. Wir bei Texit achten deshalb nicht nur auf die Endanforderungen unsere Kunden, wie z.Bsp. die dauerhafte Lesbarkeit, sondern auch auf den Montageaufwand, denn Zeit ist Geld. Das ist für unsere große Kunden genauso wichtig wie für unsere Kleinen.
Noch Fragen zum Kabel Markieren? Nehmen Sie einfach Kontakt mit uns auf!
Häufig gestellte Fragen
FAQ Kabel markieren
Wie kann ich Kabel kennzeichnen?
Wie kann ich Kabel kennzeichnen?
Kabel sollten so gekennzeichnet werden, dass sie eindeutig identifizierbar und dauerhaft lesbar sind. Dafür eignen sich je nach Anwendung Kabeletiketten, Schrumpfschlauchmarkierer, Kabelschilder oder Adermarkierer bzw. Clips. Der verwendete Kabelkennzeichner sollte zur Montageart, zum Kabel und zu den jeweiligen Umgebungsbedingungen passen.
Wie kann man Kabel markieren?
Wie kann man Kabel markieren?
Zum Kabel Markieren gibt es gibt es viele Möglichkeiten. In der Industrie haben sich insbesondere diese 4 Möglichkeiten zur Kabelmarkierung durchgesetzt:
1. Schrumpfschlauch (Hülsen)
Ein bedruckbarer Schrumpfschlauch, der über das Kabel geschoben und durch Hitze geschrumpft wird, sodass er fest sitzt.
2. Kabelschilder
Kleine Schilder aus Kunststoff, Metall oder Aluminium, die beschriftet und mit Kabelbindern am Kabel befestigt werden.
3. Kabeletiketten bzw. Fähnchen
Selbstklebende Etiketten, die direkt auf das Kabel geklebt werden und zum Schutz eine integrierte Laminat-Folie besitzen (transparent), welche um das Etikett gewickelt wird.
4. Aderkennzeichnung
Clips, Farbringe oder aufschiebbare Marker, die einzelne Adern kennzeichnen.
In der Industrie muss die Kabelmarkierung meistens sehr hohe Belastungen aushalten und trotzdem nach Jahren noch lesbar sein. Für diese hohen Anforderungen haben sich die oben genannten Methoden am meisten bewährt.
Wie ordnet man Kabel?
Wie ordnet man Kabel?
Kabel lassen sich einfach ordnen durch Bündelung einzelner Kabel. Die Ordnung durch Bündelung geht besonders schnell und einfach mit Kabelbindern. Tipp: Achten Sie hierbei darauf, die Kabelbinder nicht zu fest zu ziehen, um die Kabel nicht zu beschädigen.
Alternativ können auch Isolierbänder oder Klettbänder zum Bündeln verwendet werden. Wenn Sie Kabel an der Wand befestigen möchten, eignen sich Kabelklemmen besonders gut. Und sollen Kabel optisch versteckt werden, können Sie am besten zu Kabeldosen greifen.
Wie kann ich bereits montierte Kabel farblich markieren?
Wie kann ich bereits montierte Kabel farblich markieren?
Bei bereits montierten Kabeln ist es wichtig, dass die Kabelmarkierer nicht auf die Kabel und Leitungen aufgeschoben oder aufgefädelt werden müssen. Somit wird die Auswahl an Kabelbeschriftung etwas eingegrenzt. Es gibt jedoch immer noch sehr viele Produkte, die sich für diese Art der Kennzeichnung eignen.
Besonders nennenswert sind hier Kabelschilder, die mit Kabelbinder montiert werden oder Kabeletiketten, die direkt auf das Kabel geklebt werden. Für kleine Kabeldurchmesser eignen sich Kabelclips zur Kennzeichnung bereits montierter Kabel besonders gut. Als Montage Hilfsmittel werden diese bereits bedruckt auf einem Montagestab geliefert und können einfach auf die Adern geclipst werden.
Wie kann ich Kabel im Außenbereich markieren?
Wie kann ich Kabel im Außenbereich markieren?
Kabel im Außenbereich sind besonderen Umwelteinflüssen ausgesetzt. Dazu zählen vor allem Feuchtigkeit, Regen, UV Strahlung, Abrieb und je nach Standort auch Salzwasser. Für das Markieren dieser Kabel benötigen Sie deshalb Kennzeichnung, die in diesen Bereichen eine hohe Beständigkeit aufweisen.
Bei Texit haben wir viele Produkte, die für diese Kennzeichnung geeignet sind. Mehr Produktinformationen finden Sie auf den entsprechenden Produktseiten, Preise pro Stück können Sie jederzeit bei uns anfragen.
Welche Kabelkennzeichner gibt es?
Welche Kabelkennzeichner gibt es?
Zu den gängigen Kabelkennzeichnern gehören Kabeletiketten, Schrumpfschlauchmarkierer, Kabelschilder und Kennzeichnungslösungen für einzelne Adern. Sie unterscheiden sich insbesondere in Montageart, Beschriftungsfläche und Beständigkeit.
Kann man Kabelkennzeichner selbst bedrucken?
Kann man Kabelkennzeichner selbst bedrucken?
Ja. Je nach Produkt können Kabelkennzeichner beispielsweise mit Thermotransfer- oder Laserdruckern bedruckt werden. Alternativ gibt es auch manuell beschriftbare Lösungen. Bei Texit bieten wir zudem im Rahmen unseres Druckservice Kabelkennzeichner mit Wunschaufdruck an.
